Konfigurera en dashboard med Raspberry Pi

Hur man ställer in och delar en dashboard från RecMan BI med Raspberry Pi.

I den här guiden går vi igenom ett exempel på hur man ställer in en TV-dashboard med en Raspberry Pi 4.

Vad du behöver

  • 1x TV att använda som instrumentbräda
  • 1x Raspberry Pi 4
    • Raspberry Pi strömförsörjning
    • Micro SD-kort (minst 8GB)
  • Micro-HDMI till HDMI-kabel

Hur man ställer in Raspberry Pi 4

Det första du ska göra när du skaffar en Raspberry Pi är att installera ett operativsystem på ett Micro SD-kort. Det är möjligt att få ett förinstallerat operativsystem, men vi går igenom hur man installerar ett nytt OS vilket kan vara bra om vissa systemfiler blir korrupta och behöver en ominstallation.

Installera Raspberry Pi operativsystem

  1. Ladda ner Raspberry Pi Imager och välj Raspberry PI OS (32-bitars). I det här exemplet använder vi version 1.7.2. av Raspberry Pi Imager, och installerar Debian Bullseye Port (släppt 04/04/2022) som operativsystem.
    Setting

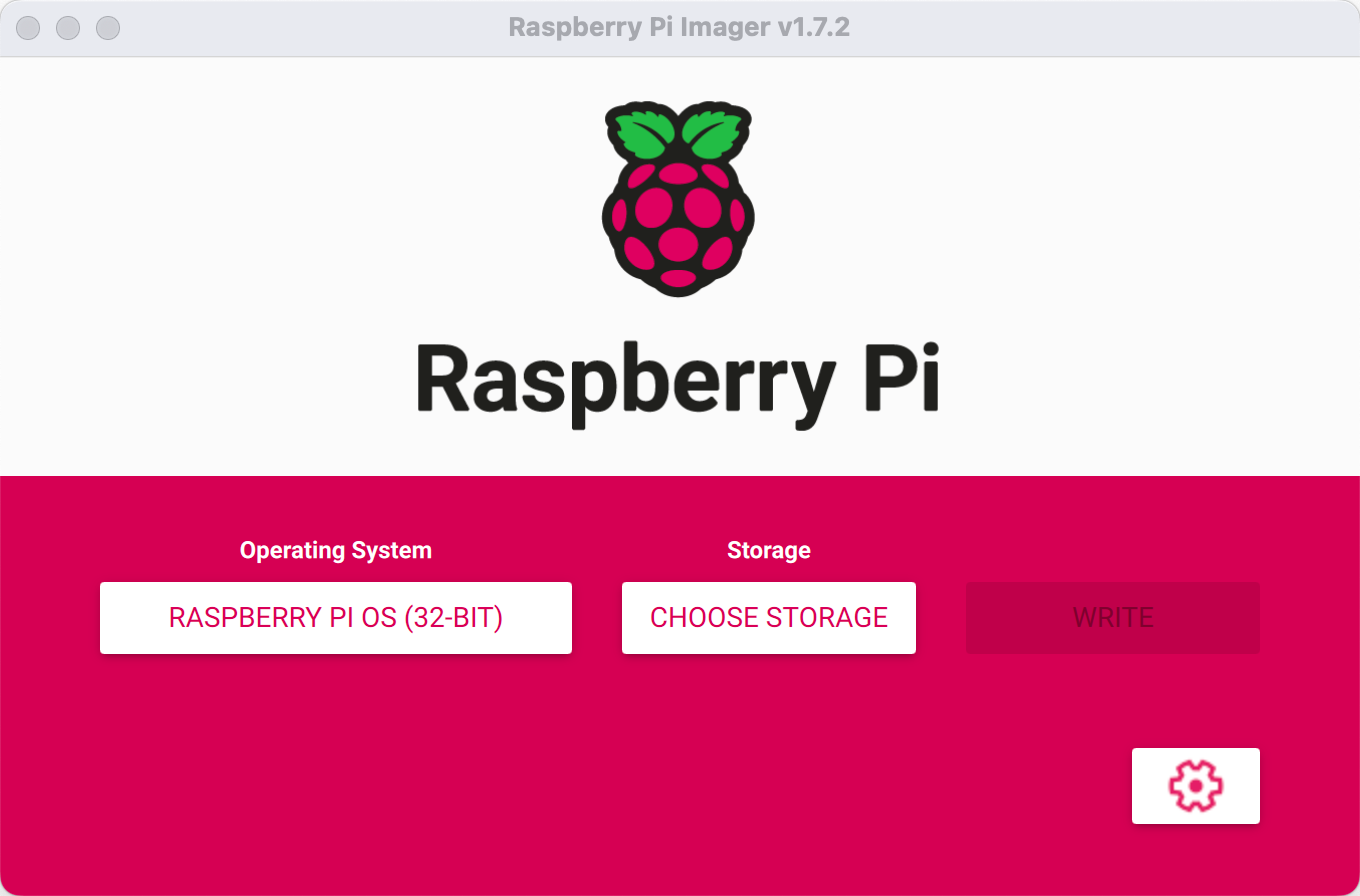

    Clipart av Raspberry Pi Imager v1.7.2.
    • Raspberry Pi Imager är tillgänglig från https://www.raspberrypi.com/software/
    • I avancerade inställningar kan du ställa in ' värdnamn ' som blir synligt i det lokala nätverket. Vi lägger även in användarnamn och lösenord här som kommer att användas för att logga in och sätta upp en trådlös internetanslutning.
  2. När operativsystemet är installerat sätter du in SD-kortet i Raspberry Pi och ansluter det till ström för att starta det. För att ansluta kan du använda en Micro-HDMI till HDMI-kabel till en bildskärm för att komma åt skrivbordet. Alternativt kan du använda SSH för att etablera fjärrkontroll, men vi täcker inte detta i detta exempel. Väl inne på skrivbordet, gå till nästa steg.
  3. Se till att enheten är uppdaterad, gå till terminalen och ange sudo apt update , eller uppdatera från aktivitetsfältet.

Setting

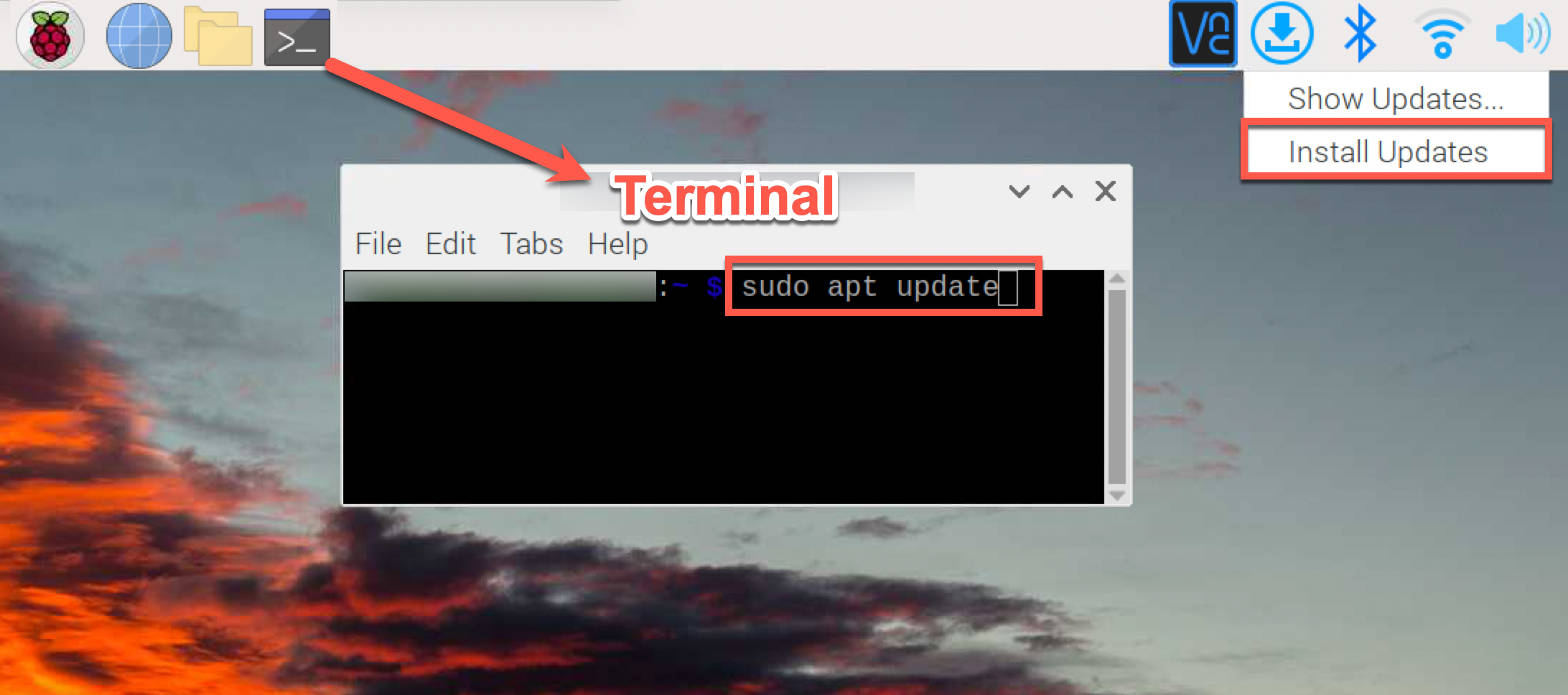

Urklipp av terminalen där du kan uppdatera med sudo apt update eller från aktivitetsfältet.

Raspberry Pi-enheten bör nu vara redo att användas.

Fjärrkontroll med VNC Viewer

Ett annat populärt fjärrkontrollalternativ är VNC Viewer. För att använda den måste den vara påslagen och kan göras från terminalen genom att skriva: sudo raspi-config

Gå till I3 Interface Options → I3 VNC Aktivera/inaktivera grafisk fjärråtkomst med RealVNC.

VNC Server bör nu vara tillgänglig i aktivitetsfältet med en anslutningsadress som kan anges i VNC Viewer tillsammans med användarnamn och lösenord. Kom också ihåg att kontrollera att signaturen och slagordet stämmer överens när du gör anslutningen.

Inställning av dashboardet

Öppna terminalen och skriv sudo nano / etc / xdg / lxsession / LXDE-pi / autostart

Här kan vi stänga av skärmsläckaren och få Pi-enheten att starta direkt till BI-instrumentpanelen. Ange koden längst ner i filen:

@xset är avstängd
@xset -dpms
@xset s noblank
@enkel
@ / usr / bin / chromium-browser --kiosk
https://bi.recman.no/tv/?chromeless=1

Setting

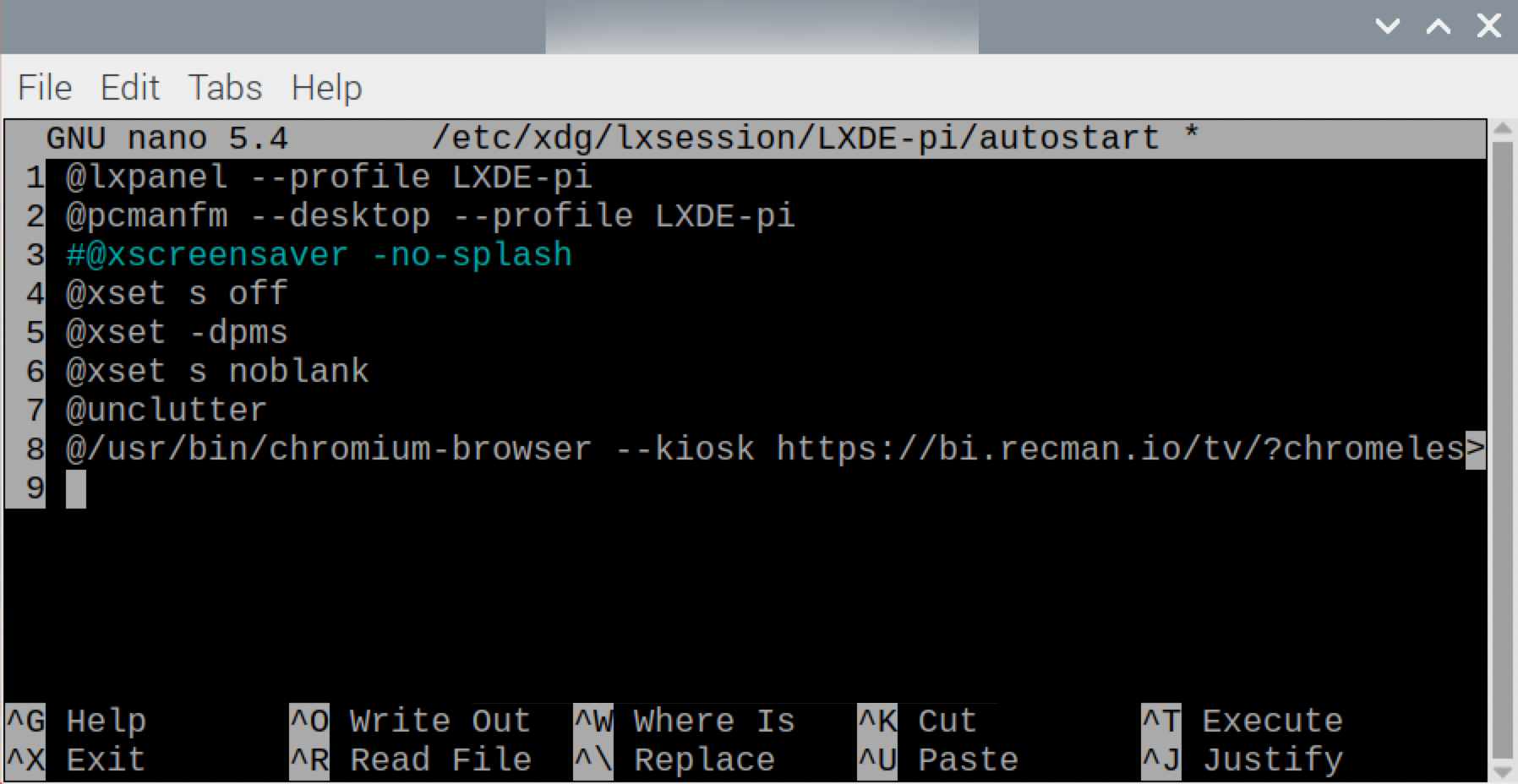

Utdrag från konfigurationen av autostartfilen

För att spara, tryck på ^ O för att "Skriv ut" och Enter för att spara. Du kan nu gå ut med ^ X.

Det var det! När du får omstart av Pi-enheten bör den gå direkt till BI-instrumentpanelens webbplats och vara redo att användas.

Valfria steg

1. Daglig omstart

För att få Pi-enheten att starta om dagligen kan den schemaläggas i terminalen genom att ange sudo crontab -e och ange 1 för att fortsätta.

Ange 0 6 * * * / sbin / shutdown -r nu längst ner i filen. Nu är Pi-enheten planerad att starta om klockan 6:00 på morgonen.

2. Auto Refresh Plus kromförlängning

För vissa användningsfall kan det vara användbart att uppdatera webbplatsen regelbundet för att få uppdaterad information. Med tillägget Super Auto Refresh i Chromium-webbläsaren kan du göra detta genom att ange ett uppdateringsintervall i sekunder.

Valfria steg för att ändra utseende

Utseende på skrivbordet

Högerklicka på skrivbordet och gå till "Skrivbordsinställningar".

  • Ställ in "Standard" på stora skärmar.
  • Ställ in färgen på aktivitetsfältet till svart
  • Ställ in textfärgen på aktivitetsfältet till vit (för synlighet).
  • Inaktivera papperskorgen på skrivbordet.
  • Infoga en ny skrivbordsbild.

Setting

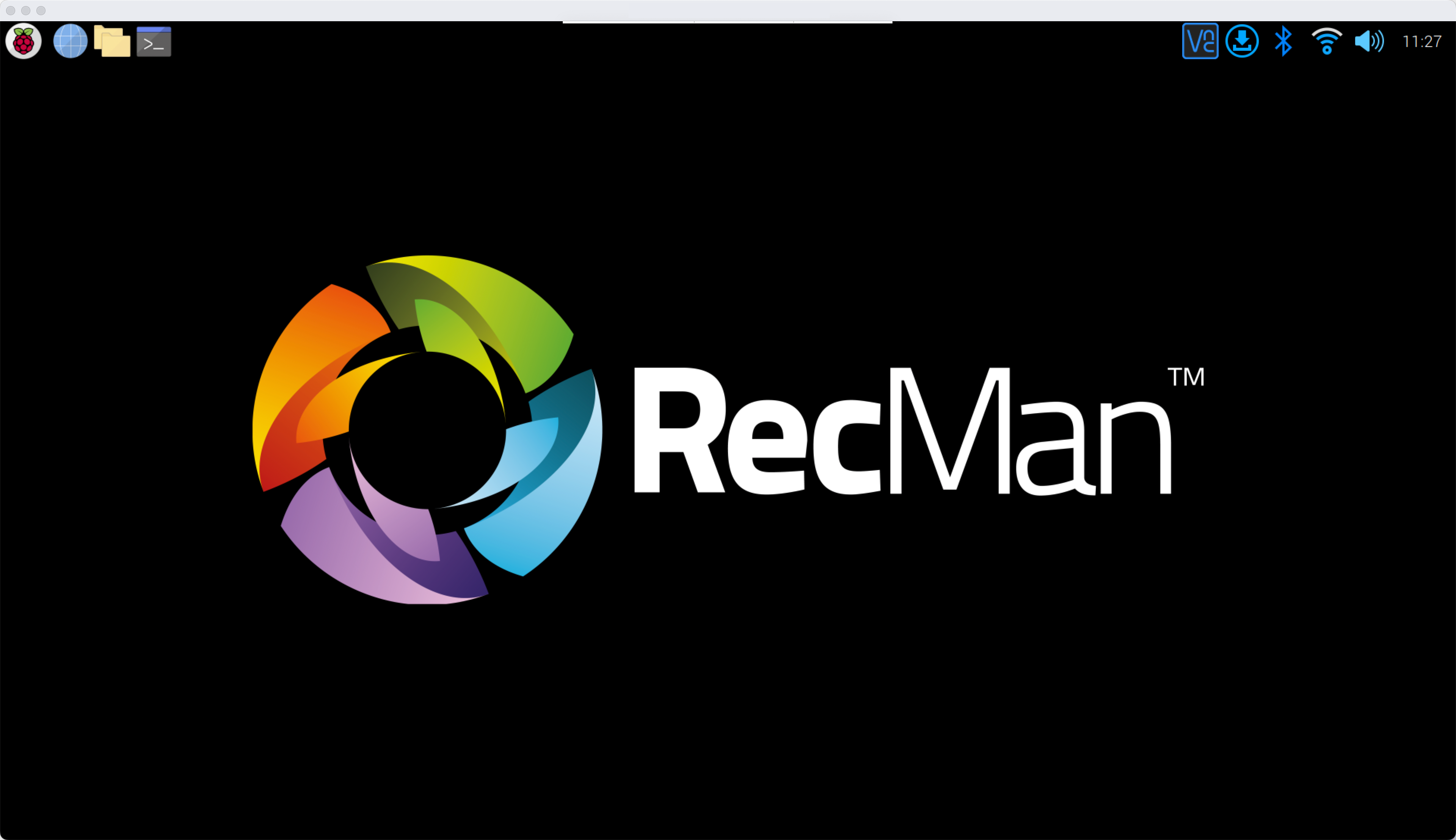

Raspberry Pi skrivbord med ändrat utseende

Krom utseende

  1. Öppna Chromium-webbläsaren och gå till Inställningar → Utseende → inaktivera Använd systemets namnlist och ramar.
  2. Gå till Chrome webbutik och ladda ner "Just Black"-temat för att få en matchande mörk webbläsare till ditt skrivbord.

HDMI-felsökning

För att felsöka vanliga fel när det kommer till HDMI, som flimmer eller dålig signal, är en vanlig fix att redigera filen config.txt. Du kan komma åt den genom att skriva sudo nano /boot/config.txt i terminalen.

Här kan du aktivera vissa val genom att ta bort # framför texten.

hdmi_safe = 1

  • Aktiverar "säkert" läge som ökar HDMI-kompatibiliteten.

hdmi_force_hotplug = 1

  • Får Pi-enheten att leverera en HDMI-signal, oavsett om en HDMI är ansluten eller inte.

För mer detaljerad information kan du också konsultera Raspberry Pi-dokumentationen för HDMI-läge online.
